customized or without brand
84818040
DIN standard PN16 PN40 type WCB/GS-C25 globe bellow valves BV CLASS APPROVAL
1.DESIGN&MANUFACTURE CONFORMS TO EN13709.
2.FACE TO FACE COMFORMS TO EN558-1.
3.FLANGE CONFORMS TO EN1092-B1.
4.TEST CONFORMS TO EN12266-1.
5.Materials :GS-C25+13CR
6.MOQ:10PCS
7.Package: Exported package
8.Paint: Gray, Blue or customized
9.Valve size:15A-250A

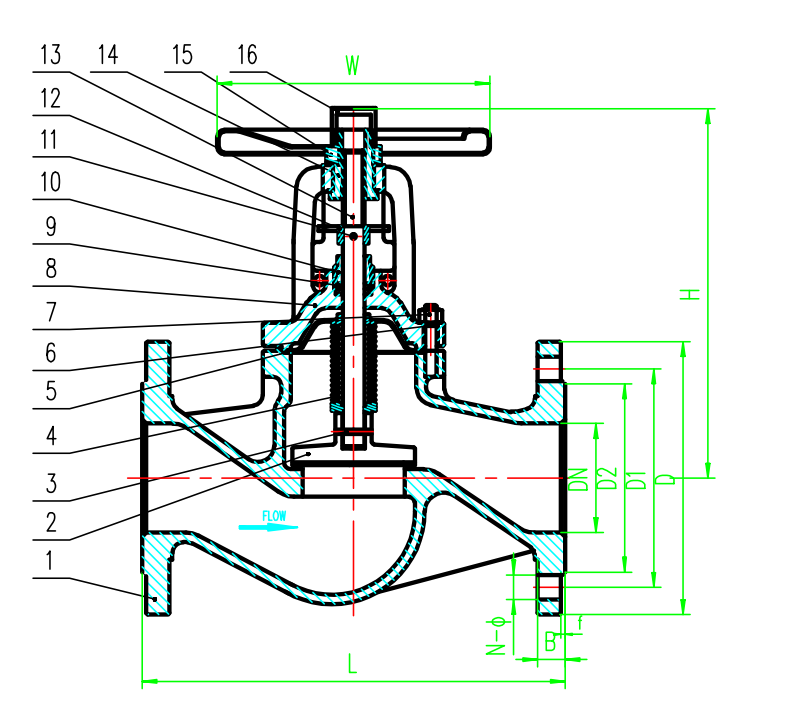

valve parts materials:
ITEM | PART NAME | MATERIALS | ITEM | PART NAME | MATERIALS |
1 | BODY | GS-C25+13CR | 11 | HANDWHEEL | C.S |
2 | DISC | C22.8+13CR | 12 | SHIM | S.S |
3 | SPLIT RING | 13CR | 13 | NUT | A194-8M |
4 | DISC SCREW | C22.8+13CR | 14 | LOCKING SCREW | S.S |
5 | STEM | 2CR13 | 15 | NUT | A194-8M |
6 | GASKET | SS316+GRAPHITE | 16 | SHIM | S.S |
7 | BONNET | GS-C25+13CR | 17 | EYE BOLT | A193-B8M |
8 | PACKING | GRAPHITE | 18 | PIN | 2CR13 |
9 | GLAND | GS-C25 | 19 | BOLT | A193-B8M |
10 | YOKE NUT | GGG40.3 | 20 | NUT | A194-8M |
DIN standard PN16 PN40 type WCB/GS-C25 globe bellow valves BV CLASS APPROVAL
1.DESIGN&MANUFACTURE CONFORMS TO EN13709.
2.FACE TO FACE COMFORMS TO EN558-1.
3.FLANGE CONFORMS TO EN1092-B1.
4.TEST CONFORMS TO EN12266-1.
5.Materials :GS-C25+13CR
6.MOQ:10PCS
7.Package: Exported package
8.Paint: Gray, Blue or customized
9.Valve size:15A-250A
valve parts materials:
ITEM | PART NAME | MATERIALS | ITEM | PART NAME | MATERIALS |
1 | BODY | GS-C25+13CR | 11 | HANDWHEEL | C.S |
2 | DISC | C22.8+13CR | 12 | SHIM | S.S |
3 | SPLIT RING | 13CR | 13 | NUT | A194-8M |
4 | DISC SCREW | C22.8+13CR | 14 | LOCKING SCREW | S.S |
5 | STEM | 2CR13 | 15 | NUT | A194-8M |
6 | GASKET | SS316+GRAPHITE | 16 | SHIM | S.S |
7 | BONNET | GS-C25+13CR | 17 | EYE BOLT | A193-B8M |
8 | PACKING | GRAPHITE | 18 | PIN | 2CR13 |
9 | GLAND | GS-C25 | 19 | BOLT | A193-B8M |
10 | YOKE NUT | GGG40.3 | 20 | NUT | A194-8M |
