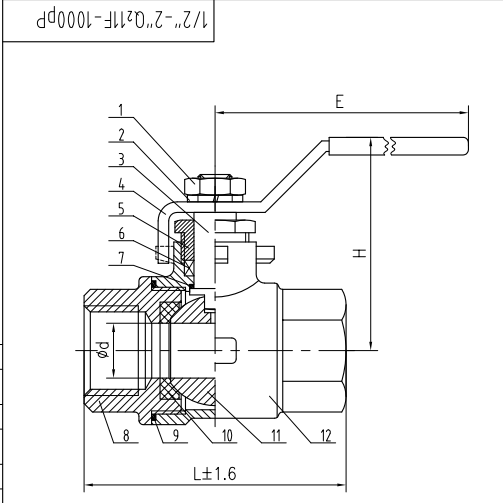

NO. | NAME | MATERIAL |
1 | Cap | A351 CF8M |
2 | Oring | PTFE |
3 | Seal gasket | PTFE |
4 | Ball | A182 F316 |
5 | Body | A351 CF8M |
6 | Stem | A351 CF8M |
7 | Gasket | PTFE |
8 | Packing | PTFE |
9 | Gland | A182 F316 |
10 | Handle | SS. |
11 | Stem Nut | A2-70 |
12 | Spring washer | SS. |
Dimension size
NPS | d | L | W | H |
1/4" | 11.2 | 53 | 100 | 52 |
3/8" | 12.6 | 53 | 100 | 52 |
1/2" | 15 | 56 | 130 | 59 |
3/4" | 20 | 63 | 130 | 66 |
1" | 25 | 75 | 165 | 74 |
11/4" | 32 | 82 | 165 | 90 |
11/2" | 38 | 92 | 190 | 96 |
2" | 50 | 105 | 190 | 105 |
NO. | NAME | MATERIAL |
1 | Cap | A351 CF8M |
2 | Oring | PTFE |
3 | Seal gasket | PTFE |
4 | Ball | A182 F316 |
5 | Body | A351 CF8M |
6 | Stem | A351 CF8M |
7 | Gasket | PTFE |
8 | Packing | PTFE |
9 | Gland | A182 F316 |
10 | Handle | SS. |
11 | Stem Nut | A2-70 |
12 | Spring washer | SS. |
Dimension size
NPS | d | L | W | H |
1/4" | 11.2 | 53 | 100 | 52 |
3/8" | 12.6 | 53 | 100 | 52 |
1/2" | 15 | 56 | 130 | 59 |
3/4" | 20 | 63 | 130 | 66 |
1" | 25 | 75 | 165 | 74 |
11/4" | 32 | 82 | 165 | 90 |
11/2" | 38 | 92 | 190 | 96 |
2" | 50 | 105 | 190 | 105 |
